電機換向器是直流電機和部分交流電機中的關鍵部件，它在電機運轉過程中起著電流方向切換的重要作用。這個看似簡單的裝置實際上承擔著確保電機持續旋轉的關鍵任務。在電機的視界里，換向器就像一位精準的交通指揮員，有條不紊地引導電流按照既定路線流動，從而產生連續的旋轉運動。

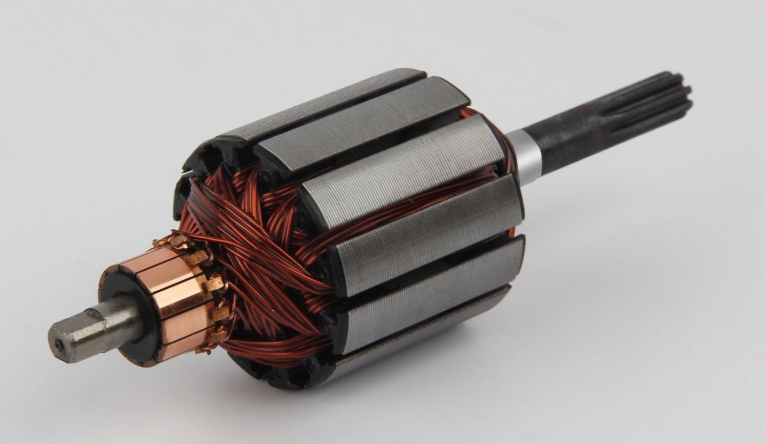

從物理結構來看，換向器通常由多個銅片組成，這些銅片相互絕緣并排列成一個圓柱體形狀。這些銅片被稱為換向片，它們與電機的轉子繞組相連。當電機運轉時，換向器通過與電刷的滑動接觸，實現轉子繞組中電流方向的周期性改變。這種有規律的電流方向切換正是產生連續旋轉力矩的基礎。

換向器的工作原理基于電磁感應的基本定律。當導體在磁場中運動并切割磁力線時，導體中會產生感應電動勢。在電機中，這種感應電動勢通過換向器的適時切換，轉化為持續的旋轉動力。沒有換向器的這種切換功能，直流電機就無法實現連續的旋轉運動，而只能產生振蕩或間歇性轉動。

電機換向器的歷史發展

電機換向器的歷史可以追溯到19世紀初期電磁學發展的黃金時代。1832年，英國科學家威廉·斯特金發明了遞一個實用的換向器裝置，這一發明為直流電機的發展奠定了基礎。早期的換向器結構簡單，由兩個半圓形銅環組成，中間有絕緣間隙，這種設計雖然原始，但已經能夠?qū)崿F(xiàn)基本的電流換向功能。

隨著工業革命的推進和電力應用的普及，換向器技術經歷了多次重大改進。19世紀中葉，德國工程師恩斯特·維爾納·馮·西門子對換向器進行了重要改良，增加了換向片的數量，大大提高了電機的運行平穩性和效率。這一時期，換向器從簡單的兩片結構發展為多片結構，顯著減少了電機的轉矩脈動和電火花現象。

20世紀初，隨著材料科學和制造工藝的進步，換向器的性能和可靠性得到了進一步提升。云母作為一種優良的絕緣材料被廣泛應用于換向片之間的絕緣，而碳刷材料的改進則顯著延長了換向器的使用壽命。這些技術進步使得電機能夠在更高的轉速和更大的功率下穩定運行。

換向器的主要結構與組成部件

一個完整的電機換向器由多個精密部件協同工作構成。換向片是換向器的核心部件，通常由高純度電解銅制成，因其優異的導電性和耐磨性而成為理想選擇。這些銅片被加工成特定形狀，然后通過精密裝配形成圓柱形結構。每片換向片之間用云母或其他高性能絕緣材料隔開，確保電氣隔離的同時能夠承受高速旋轉產生的機械應力。

換向器的支撐結構同樣至關重要。通常采用高強度酚醛樹脂或特殊工程塑料制成的基座，為整個換向器提供機械支撐和絕緣保障。這種基座必須能夠承受高溫、高速旋轉產生的離心力以及電刷的持續摩擦?，F(xiàn)代高性能電機中，換向器基座可能采用金屬材料，但表面會進行特殊絕緣處理以滿足電氣性能要求。

電刷是與換向器直接接觸的關鍵部件，通常由石墨或金屬石墨復合材料制成。電刷通過彈簧機構保持與旋轉中的換向器表面適度接觸，確保電流傳導的可靠性。電刷的材料選擇和壓力調節對換向器的工作性能和使用壽命有著決定性影響，需要根據具體應用條件進行精心設計和選擇。

電機換向器的工作原理

電機換向器的工作原理建立在電磁學和機械運動的完美配合基礎上。當直流電源通過電刷接入旋轉的換向器時，電流經由換向片流入轉子繞組。隨著轉子的旋轉，不同的換向片依次與固定電刷接觸，導致轉子繞組中的電流方向發生周期性變化。這種有規律的電流方向切換確保了轉子在磁場中始終受到同一方向的轉矩作用，從而實現連續旋轉。

在電機運轉過程中，換向器實際上充當了一個機械式開關的角色。當轉子轉到特定位置時，換向器自動切換繞組與電源的連接方式，使得繞組中的電流方向及時反轉。這一過程必須精準同步于轉子的機械位置，任何時序上的偏差都會導致電機性能下降甚至無法正常工作。這種精準的同步關系是電機設計中的關鍵考量因素。

換向過程中的物理現象相當復雜。在理想情況下，電流切換應當瞬時完成，但實際上由于繞組電感和接觸電阻的存在，換向過程會產生火花和電磁干擾。很好的換向器設計會通過各種手段盡量減少這些不良現象，如設置適當?shù)膿Q向提前角、采用分段式換向片或增加輔助極等。這些措施能夠顯著改善換向質量，提高電機效率和使用壽命。

換向器在直流電機中的應用

在直流電機中，換向器是不可或缺的核心部件。有刷直流電機依靠換向器和電刷的配合工作，將外部直流電源轉換為轉子繞組中的交變電流。這種電流轉換使得轉子能夠在定子磁場中持續旋轉。直流電機的轉速調節特性優良，啟動轉矩大，這些優點很大程度上得益于換向器的精準工作。

串激直流電機中，換向器不僅要處理較大的工作電流，還需要適應負載變化導致的轉速波動。這類電機的換向器通常采用特殊設計，如增加換向片數量或優化換向片形狀，以確保在各種工況下都能保持良好的換向性能。串激電機常用于需要大啟動轉矩的應用場合，如電動工具和牽引系統。

并激直流電機的換向器設計則更注重高速運行時的穩定性。由于并激電機的磁場相對獨立，其轉速受負載影響較小，換向器需要在高轉速下保持良好的動態平衡和接觸可靠性。這類電機常用于需要精準速度控制的場合，如機床主軸驅動和精密儀器。

換向器在交流電機中的特殊應用

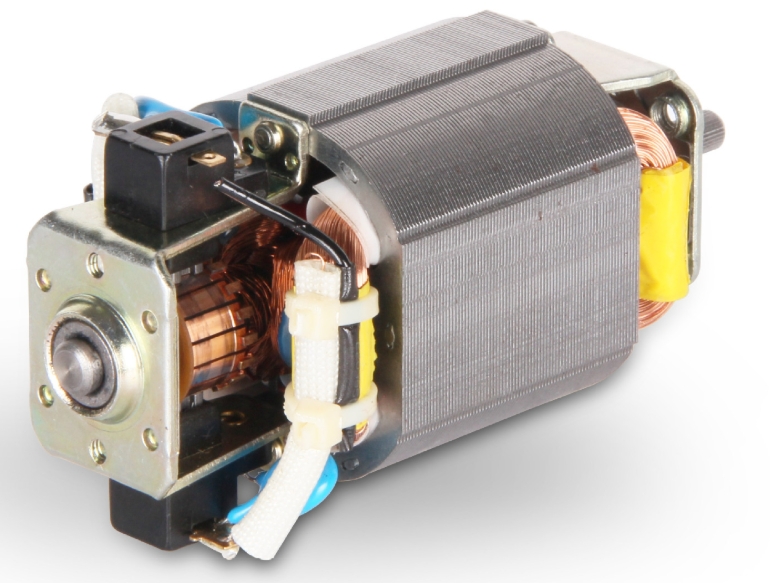

雖然換向器主要與直流電機相關聯，但在某些特殊類型的交流電機中也能見到它的身影。通用電機是一種典型的交流換向器電機，它既能在直流電源下工作，也能在交流電源下運行。這種電機的換向器設計與直流電機類似，但需要考慮交流電周期性變化帶來的額外挑戰。

交流換向器電機中的換向過程比直流電機更為復雜。由于電源電壓和電流本身就在不斷變化方向，換向器需要在這種動態條件下確保轉子電流與定子磁場的正確相位關系。這類電機通常采用特殊設計的分布式繞組和補償繞組，以改善交流工作條件下的換向性能。

另一種使用換向器的交流電機是推斥電機，它通過換向器和特殊繞組連接產生啟動轉矩。這類電機在啟動時表現為串激特性，達到一定轉速后則依靠離心機構短路部分換向片，轉變?yōu)轭愃聘袘?yīng)電機的工作模式。這種設計結合了串激電機大啟動轉矩和感應電機結構簡單的優點。

換向器的制造工藝與材料選擇

換向器的制造是一個精密工藝過程，對材料選擇和加工精度要求極高。換向片通常采用含少量銀或鎘的高導電銅合金，這些微量合金元素既能保持銅的高導電性，又能提高材料的硬度和耐磨性。銅材經過精密沖壓或切削成型后，需要進行表面處理以增強耐磨性和降低接觸電阻。

絕緣材料的選擇同樣至關重要。傳統換向器使用天然云母作為換向片間絕緣，因其優異的耐高溫和電氣絕緣性能?，F(xiàn)代高性能換向器則越來越多采用合成云母或特種塑料薄膜，這些材料在機械強度和熱穩定性方面表現更佳。絕緣材料的厚度必須精準控制，過厚會影響換向器整體尺寸，過薄則可能導致絕緣失效。

換向器的組裝工藝直接影響其工作性能和使用壽命。精密模具確保所有換向片和絕緣片的正確定位，然后通過高溫高壓固化工藝使整個組件成為堅固的整體。高端換向器在組裝完成后還需要進行動平衡校正，以確保高速旋轉時的平穩運行。一些特殊應用場合的換向器表面會進行鍍銀或鍍金處理，以進一步降低接觸電阻和減少火花。

換向器常見問題與維護方法

換向器在長期使用過程中會遇到各種典型問題。換向器表面氧化是常見現象，特別是在高溫高濕環境或電機長期閑置時。氧化層會增加接觸電阻，導致電機性能下降和過熱。定期檢查和清潔換向器表面是預防氧化問題的有效方法，使用專用換向器清潔劑可以很好的去除氧化層而不損傷銅片。

換向片燒蝕是另一個常見故障，通常由過載運行或電刷壓力不當引起。局部燒蝕會導致?lián)Q向器表面不平，進而加劇電刷磨損和火花產生。輕微燒蝕可通過精密車削修復，嚴重?zé)g則需要更換整個換向器。預防燒蝕的關鍵在于確保電刷與換向器良好接觸，避免局部電流密度過高。

電刷火花是換向器工作中的常見現象，但過大的火花會加速換向器和電刷的磨損?；鸹óa(chǎn)生的原因多種多樣，包括機械因素（如換向器偏心、電刷振動）、電氣因素（如換向電感電動勢過高）和化學因素（如換向器表面膜層破壞）。通過調整電刷位置、選擇合適的電刷材質和保持換向器表面清潔，可以有效控制火花水平。
