關于無刷外轉子電機磁鐵環

在現代電機應用中，無刷外轉子電機因其結構緊湊、運轉平穩、噪音低而廣泛應用于風扇、無人機、電動滑板、健身器材等領域。而在這類電機的“動力心臟”中，磁環作為關鍵的磁性部件，起著至關重要的作用。

無刷外轉子電機是一種將轉子置于外部、定子置于內部的特殊結構電機。與傳統內轉子電機不同，外轉子電機的轉子本身就是電機外殼的一部分，通過帶動整個外殼旋轉實現驅動。磁環則是粘貼或嵌入在轉子殼體的內壁，用來提供永磁激磁的核心部件。磁環的磁場與定子繞組產生電磁相互作用，從而驅動電機旋轉，是電機產生轉矩的基礎。

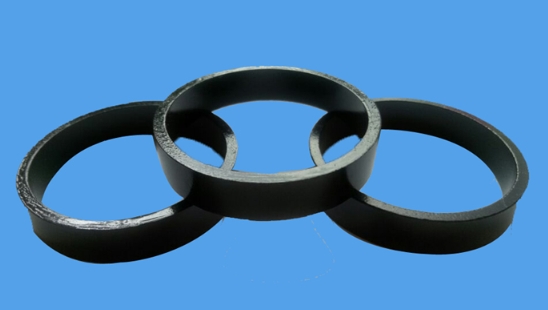

配圖為典型的外轉子電機用粘結釹鐵硼磁環

關于無刷外轉子電機的磁環材質，主要有四類，已適應不同的應用需求。粘結和注塑釹鐵硼磁環:通過注塑或粘結模壓工藝成型，可整體成型成圓環，甚至一次實現多極充磁，磁性能高的特點亠泛用于風扇、智能家電等中低速設備中。其磁性能略低于燒結磁，但在輕量化、小型化上優勢明顯。燒結和注塑鐵氧體磁環:雖然磁性能較低，但具有耐腐蝕、穩定性好等優點，常見于中低端風扇或工業風機中。此外，也有采用磁瓦拼環的，對裝配要求高。

磁環極性與充磁方式：

磁環的磁極排列方式通常為徑向充磁，即N極與S極沿圓周方向交替排列。根據電機設計需求，磁環可以做到4極、6極、8極、10極、12極，14極、甚至更多極。極數越多，電機運行越平穩，但速度相對降低。如需定制各類多極釹鐵硼或鐵氧體磁環，歡迎聯系我們，也可以提供接近尺寸樣品供測試.
